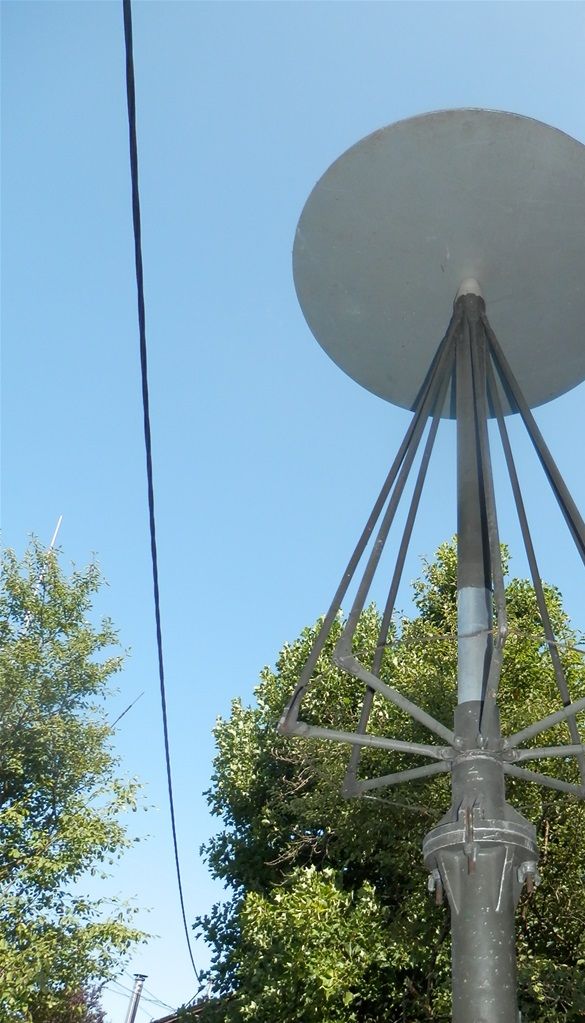

Militärische Discone UKW-Antenne
Maße der Antenne in cm
Sehr breitbandige Sende- und Empfangsantenne
Die Antenne ist vertikal polarisiert. Sie hat am oberen Ende eine Blechscheibe von 52 cm Durchmesser, darunter 8 Radials, ca 80 cm lang, die am unteren Ende mit einem Draht verbunden sind und sich am Trägerrohr abstützen. Die Radials können nach Art eines Regenschirmes zusammen gelgt werden. Die zum Senden nutzbare Bandbreite erstreckt sich von ca 100 - 1300 MHz, wobei das SWR nie schlechter als 1:2 wird.
Im 2m Amateurfunkband liegt das SWR durchgehend bei 1:1
KW-Antennen Cushcraft A3 Yagi, Windom f 160 m, Tonna 9-Ele 2m, Diamond Rundstrahler 2m-70 cm

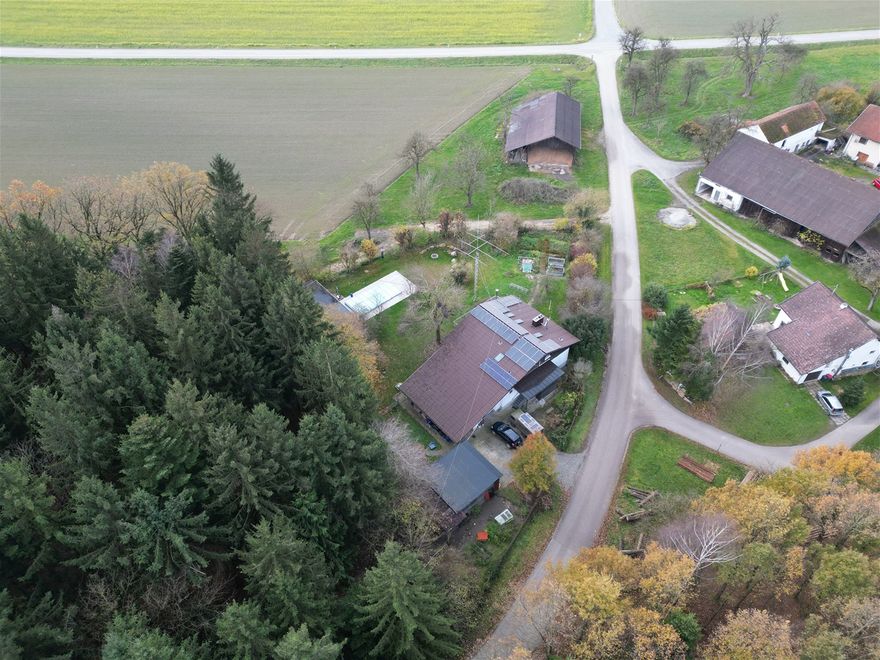

Die Drohne machts möglich....
21.09.2020 Der neue Mast in Taiskirchen steht endlich ! Dazu demnächst ein Video.
Am Weg zum Mond über meine Antenne ?
Der Pneumatikmast trägt dzt nur einen UKW-Rundstrahler und eine Windom für 160 m
Der neue Mast für das QTH Taiskirchen
Funkmasten oder Insektenparadies?
QTH Schärding
